概述:

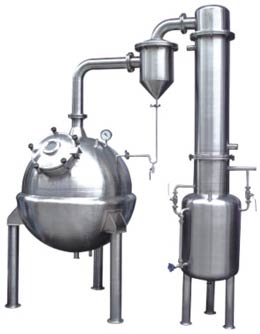

本設備主要由濃縮罐主體,第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受液桶等六個部件組成。適用于醫藥、化工、食品工業等料液的低溫濃縮和收膏作業，濃縮比重可達1.45。并且能回收酒精和簡單的回流提取。本設備與物料接觸部位采用不銹鋼制造，具有良好的耐腐性，清洗方便，符合GMP要求。
主要技術參數:
|
項目 |
QN-100 |
QN-200 |
QN-300 |
QN-500 |
QN-700 |
QN-1000 |
QN-1500 |
QN-2000 |
|
蒸發能力(kg/h) |
45 |
60 |
80 |
110 |
145 |
195 |
260 |
350 |
|
容積(L) |
100 |
200 |
300 |
500 |
700 |
1000 |
1500 |
2000 |
|
蒸汽壓力(Mpa) |
0.09-0.15 | |||||||
|
能耗(kg/h) |
55 |
70 |
90 |
115 |
150 |
185 |
235 |
285 |
|
真空度(Mpa) |
0.06-0.08 | |||||||
|
加熱面積(m2) |
0.8 |
0.95 |
1.2 |
1.6 |
2.1 |
2.8 |
2.65 |
4.5 |
|
冷凝面積(m2) |
2 |
2.4 |
3 |
4 |
5 |
6.5 |
8.5 |
14 |
|
冷卻面積(m2) |
0.37 |
0.45 |
0.55 |
0.7 |
0.9 |
1.3 |
1.9 |
3 |
|
受液槽容積(m2) |
45 |
60 |
76 |
100 |
125 |
140 |
160 |
185 |
|
外形尺寸 |
1350 x750 x2600 |
1700 x800 x2700 |
1900 x1100 x2950 |
2100 x1200 x3400 |
2400 x1300 x3400 |
2400 x1300 x3750 |
2400 x1400 x4150 |
2750 x1500 x4700 |
